와전류 변위센서 EZ GAP®
제품개요
EZ GAP은 철, 스테인레스, 알루미늄과의 거리를 비 접촉으로 측정하는 와전류 변위센서 입니다.
특징
내 환경성이 뛰어난 센서
센서 재질에 SUS+PPS수지를 사용했습니다. IP67등급, 내열 105℃를 실현 한 내 환경성이 뛰어난 센서입니다.
(옵션 130℃에도 대응 가능)
간단한 캘리브레이션 설정
간단한 티칭 작업에서 직선성 오차 ±0.15% F.S. 아래를 실현합니다.
(※ 검출대상 "철"을 5점 캘리브레이션 한 경우)
티칭은 어떤 위치, 어떤 점수(2 ～ 11점)으로 설정 가능합니다.
또한 스테인리스, 알루미늄 등의 비자성 금속에도 대응하고 있습니다.
온도 드리프트 감소
온도 보정 기능으로 부터 온도 드리프트 ±0.015% F.S./℃ 이하를 실현합니다.
검출 철과의 거리가 검출 범위의 1/2 이내인 경우
온도측정 기능
센서 헤드의 온도를 모니터 할 수 있습니다.
센서의 건전성 확인이 가능하며, 생산 라인의 품질 안정화에 도움이됩니다.
온도 표시 상태
최대 20m까지 연장
센서 케이블은 최대 20m까지 연장 할 수 있습니다.
또한 커넥터 부분에 금도금을 사용하여 접촉부의 신뢰성을 높이고 있습니다.
유지 보수 효율성 향상
센서와 앰프가 고장 나더라도 각각 개별적으로 교체 할 수 있습니다.
터치 롤도 가능
응용 프로그램에서 소개하고 있는 터치롤도 NSD에서 제공하고 있습니다.

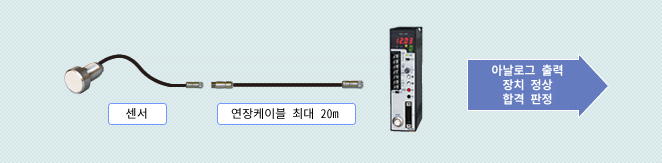

시스템 구성
사양
| 항목 | 사양 | |||||
|---|---|---|---|---|---|---|
| 모델 *1 | 검출기 | GPS-1718M-[L1] | GPS-2818M-[L1] | GPS-2824M-[L1] | GPS-6030M-[L1] | |
| 연장케이블 | GPS-C01-[L2] | |||||
| 앰프 | GTA-120VN（아날로그 전압출력, I/O싱크） GTA-120VP（아날로그 전압출력, I/O출처） GTA-120AN（아날로그 전류출력, I/O싱크） GTA-120AP（아날로그 전류출력, I/O출처） |
|||||
| 케이블 길이 | 센서 케이블 | [L1]：0.5, 2m에서 선정 | ||||
| 연장 케이블 | [L2]：5, 10, 15, 20m에서 선정 | |||||
| 표준 검출기 | 철(S50C, FC250), 스테인리스(SUS304, SUS430), 알루미늄(A5052) | |||||
| 정격 검출 거리(F.S.) *2 | 0～6ｍｍ | 0～12ｍｍ | 0～26ｍｍ | |||
| 분해능 ( ) 안은 내부 처리 분해능 | 1μｍ（0.4μｍ） | |||||
| 직선성 오차 *2 | ±0.15% F.S.이하(5점 이상의 캘리브레이션 시) ±0.20% F.S.이하(3점 캘리브레이션 시) |
|||||
| 온도 특성 *2 | ±0.015% F.S./℃ 이하 *3 | |||||
| 내환경성 | 검출기 | 내열 | -10～+105℃(옵션의 내열 사양은 -10～+130℃) (중계 커넥터부는 -10~+60℃까지) |
|||
| 보호등급 | IP67 | |||||
| 내진동 | 2×102m/s2{20G}200Hz, 상하4h, 전후2h | |||||
| 앰프 | 사용 주위 온도 0～+55℃, 사용 주위 습도 +20～+90%RH (결로하지 않는 것) | |||||
| 주요 기능 | 캘리브레이션 (직선성 오차 보정) |
보정 점수 | 2～11점에서 선택 가능 | |||
| 보정 위치 | 임의의 센서 위치에서 설정 가능 | |||||
| 디지털 필터(-3dB) | 1Hz～1kHz까지 전환 가능 | |||||
| 프리셋 | 현재 센서 위치를 임의의 갭 데이터로 설정 | |||||
| 계측기능 | 피크, 하단, 피크 to 피크, 샘플 홀드 | |||||
| 합격 판정 | 갭 데이터, 측정 데이터, 온도 데이터를 LOW, GO, HIGH로 판정 | |||||
| 아날로그 출력 | 전압 출력 2ch(0～12V) 또는 전류 출력 2ch(4～20mA) | |||||
| I/O | 입력 | 프리셋, 프로그램 전환, 측정 외부 트리거, 측정 리셋 | ||||
| 출력 | 장치 정상, RUN 모드 중, 합격 판정(LOW, GO, HIGH), 측정 Strobe | |||||
※1 L1：센서 인출 케이블 길이, L2：연장 케이블 길이
※2 검출체가 S50C, FC250, SUS430인 경우.
그 이외의 검출체의 사양에 대해서는 사양・취급 설명서를 참조해 주십시오.
(정격 검출 거리가 짧아지고, 온도 특성도 커집니다.)
※3 검출체와의 거리가 정격 검출 범위의 1/2 이내인 경우.
(정격 검출 범위가 0~12mm인 경우는 0~6mm 이내에 상당)
외형도
GPS-1718M-□- GPS-2818M-□
- GPS-2824M-□
- GPS-6030M-□
- GTA-120□□
