본질 안전 방폭 검정 합격품
제품개요
본질 안전 방폭 Ex ia IIB T4 Ga 또는 Ex ia IIB T4 에 대응 한 제품입니다.
위치검출 센서 (압소코더)와 텐션 미터 (VR TENSION)을 준비하고 있습니다.
압소코더 검출기 또는 텐션센서와 변환기 또는 앰프 사이에 안전 유지기를 중재 시킴으로서 방폭을 실현 시킬 수 있습니다.
압소코더 검출기 또는 텐션센서와 안전 유지기는 최대 200m까지 연장 할 수 있습니다.
방폭 전기 기기의 규격
- ①국제규격 IEC2015에 적합한 방폭구조
- ②방폭구조의 종류
-
- ia : 본질 안전 방폭 구조
- ③방폭 전기기기의 그룹
-
- II B
- ④방폭 전기기기의 그룹
-
- II B
- ⑤온도 등급 최고 표면 온도
-
- T4 : 135℃
- ⑥기기 보호 EPL
-
- Ga : 매우 높은 보호 수준을 가진 기기이며, 폭발성 가스 환경에서 사용하고 정상 작동 중, 가정의 기능 장애시 또는 드문 장애시에도 점화원이되지 않습니다
- ①국제규격 IEC2006에 적합한 방폭구조
- ②방폭구조의 종류
-
- ia : 본질 안전 방폭 구조
- ③방폭 전기기기의 그룹
-
- II B
- ④방폭 전기기기의 그룹
-
- II B
- ⑤온도 등급 최고 표면 온도
-
- T4 : 135℃
- 해외에서의 사용에 대해
- NSD의 본질 안전 방폭 검정 합격품은 국제 규격에 맞는 기술적 기준에 따라 산업 안전기술 협회의 인증을 받았으나 해외에서는 각 나라별로 다시 각 국 검정기관의 인증을 받아야 합니다.
나라마다 사정이 다르기 때문에 해외에서의 사용을 검토 하시는 경우는 문의 하여 주십시오.
압소코더 (방폭 엔코더)

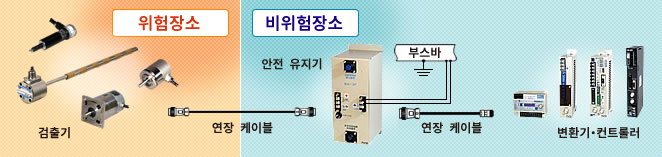

시스템 구성
압소코더 검출기 또는 센서를 위험 장소에 설치합니다.
안전 유지기, 컨버터, 컨트롤러를 위험하지 않은 장소에 설치합니다.
제품 목록
| 압소코더 검출기 | 방폭 연장 케이블 | 안전 유지기 | 연결 케이블 | 컨트롤러 모델 |
|---|---|---|---|---|
1회전형
Ex ia IIB T4 Ga |
4P-EP-5152-(Max.100m) (로봇케이블) |
BA-3PEX2-G
|
4P-S-0140-(Max.5m) | NCV-20NBNVP-EXI 변환기 출력 = 바이너리코드 |
| 4P-EP-S-6465-(Max.200m) (표준케이블) |
NCV-20NGNVP-EXI 변환기 출력 = 그레이코드 |
|||
1회전형
Ex ia IIB T4 Ga |
4P-EP-5152-(Max.100m) (로봇케이블) |
BA-3PEX2-G
|
NPG-10NAAVP-EXI ABSO PULPUL 출력 = A/B/Z상 펄스 |
|
| 4P-EP-S-6465-(Max.200m) (표준케이블) |
||||
1회전형
Ex ia IIB T4 |
4P-EP-5152-(Max.100m) (로봇케이블) |
BA-3PEXI-VT
|
4P-S-0140-(Max.5m) | NPG-10NAAVT-EXI ABSO PULPUL 출력 = A/B상 펄스 |
| 4P-EP-S-6465-(Max.200m) (표준케이블) |
||||
다회전형
Ex ia IIB T4 Ga |
4P-EP-5152-(Max.60m) (로봇케이블) |
BA-4PEX2-MR
|
4P-S-0140-(Max.5m) | NCV-20NBNMR-EXI 변환기 출력 = 바이너리코드 |
| 4P-EP-S-6465-(Max.100m) (표준케이블) |
NCV-20NGNMR-EXI 변환기 출력 = 그레이코드 |
|||
다회전형
Ex ia IIB T4 Ga |
4P-EP-5152-(Max.100m) (로봇케이블) |
BA-4PEX2-MR
|
VM-2CC-EXI (CC-Link대응 변환기) 네트워크 변환기 출력 = 바이너리코드 |
|
| 4P-EP-S-6465-(Max.200m) (표준케이블) |
||||
직선형
Ex ia IIB T4 |
3S-EP-5152-(Max.100m) (로봇케이블) |
BA-3SEXI-P
|
3S-S-0140- (Max.5m)-S045 |
VL-2-S1-EXI 변환기 출력 = 바이너리코드 |
직선형
Ex ia IIB T4 Ga |
4P-EP-5152-(Max.60m) (로봇케이블) |
BA-3PEX2-P
|
4P-S-0140-(Max.5m) | NCV-20NBNLP-EXI 변환기 출력 = 바이너리코드 |
| 4P-EP-S-6465-(Max.120m) (표준케이블) |
NCV-20NGNLP-EXI 변환기 출력 = 그레이코드 |
|||
실린더형
Ex ia IIB T4 |
4P-EP-5152-(Max.100m) (로봇케이블) |
BA-3PEXI-C
|
4P-S-0140-(Max.5m) | NCV-30NBNLC-EXI 변환기 출력 = 바이너리코드 |
| 4P-EP-S-6465-(Max.200m) (표준케이블) |
||||
실린더형
Ex ia IIB T4 |
4P-EP-5152-(Max.100m) (로봇케이블) |
BA-3PEXI-C
|
||
| 4P-EP-S-6465-(Max.200m) (표준케이블) |
||||
실린더형
Ex ia IIB T4 |
4P-EP-5152-(Max.100m) (로봇케이블) |
BA-3PEXI-C
|
||
| 4P-EP-S-6465-(Max.200m) (표준케이블) |
*1 : 접속되는 검출기에 따라 안전 유지기의 검정 합격번호가 달라집니다. 사용하는 검출기에 대응하는 안전 유지기를 선택해 주십시오.
VRTENSION® (방폭 텐션미터)
시스템 구성
텐션센서를 위험 장소에 설치합니다.
안전 유지기, 텐션 앰프를 위험하지 않은 장소에 설치합니다.
제품 목록
| 텐션센서 | 방폭 연장 케이블 | 안전 유지기 | 연결 케이블 | 텐션 앰프 |
|---|---|---|---|---|
정격하중 1.96N
Ex ia IIB T4 Ga |
4P-EP-9252-(Max.100m)-S060 (로봇케이블) 4P-EP-S-9265-(Max.100m)-S060 (표준케이블)
4P-EP-9290-(Max.100m)-S060 (로봇케이블) 4P-EP-S-9290-(Max.100m)-S060 (표준케이블)
|
TMB2-MTL7761PAC
|
4P-S-0192-(Max.5m)-S060 | TMA-A20NAN-EXI 아날로그 전압 / 전류 2CH 출력 |
정격하중 4.9N
Ex ia IIB T4 Ga |
4P-EP-9252-(Max.100m)-S060 (로봇케이블) 4P-EP-S-9265-(Max.100m)-S060 (표준케이블)
4P-EP-9290-(Max.100m)-S060 (로봇케이블) 4P-EP-S-9290-(Max.100m)-S060 (표준케이블)
|
TMB2-MTL7761PAC
|
4P-S-0192-(Max.5m)-S060 | TMA-A20NAN-EXI 아날로그 전압 / 전류 2CH 출력 |
정격하중 19.6N
Ex ia IIB T4 Ga |
||||
정격하중 98N
Ex ia IIB T4 Ga |
||||
정격하중 980N
Ex ia IIB T4 Ga |
*2 : 접속되는 텐션센서에 따라 안전 유지기의 검정 합격번호가 달라집니다. 사용하는 텐션센서에 대응하는 안전 유지기를 선택해 주십시오.
