电磁感应式的旋转编码器 ezABSO® Pulse Series

产品概要

NSD脉冲计数可选电磁感应式的旋转编码器 ezABSO®脉冲产品系列

ezABSO® 是采用电磁感应式的全新旋转编码器。
由于内置了转换器系统, ezABSO® 单独提供位置检测功能。
配备振动测量功能。

特点
型号选定
规格
外形图
Ｌ型法兰
(安装支架可选项目)
ezSCOPE® Converter
ezSCOPE®
ezABSO® 使用示意图
应用介绍

特点

比较表

项目	产品名称
项目	ezABSO	优点	一般的旋转编码器 (PLG)
耐环境性	电磁感应式		光学式
寿命组件	不使用 ※ 传感器内部没有发光和受光元件, 也没有电解电容器。		使用 ※ 一般发光和受光元件的寿命为4万小时。暴露在更热的温度下会进一步加速变质过程。同时有些PLG还会使用电解电容器。
电阻器	不使用		使用 ※ 调整数值有变动的可能性
耐久性	高 ※ 因为没有了玻璃材质的圆盘, 所以产品更耐振动冲击。电路由防潮涂层树脂保护。		低 ※ 因为内置玻璃刻度盘, 受到振动和冲击时, 很容易导致裂缝。
耐振动	200 m/s²		100 m/s²
耐冲击	2000 m/s²		1000 m/s²
防护等级	IP66 ※ 在轴旋转时，只有轴的油封部分为IP64。		IP55~66 (根据机型会有不同)
备件的共通化	可能 ※ 输出脉冲数可通过内部开关改变。		不可能 ※ 输出脉冲数取决于玻璃圆盘上的刻度, 不能更改。
振动测定功能 NEW	有 ※ 通过传感器内部的振动传感器IC芯片进行测定。		无

型号选定

标准型号: EZA-SA[1][2]-14

※EZA-SA[1][2]-14是固有型号EZA-SA[1][2]-04的向上兼容产品。

[1]输出格式

代码	规格
PL	推挽式的
DR	线路驱动器

[2]选择输出脉冲数

提供六种输出选项, 型号[2]可从[A], [B], [C], [D], [E], [F]中进行选择。
切换背部开关的设置可以设置[A] ～ [F]的脉冲数。

[A]组

[0] 100	[1] 200	[2] 300	[3] 500
[4] 512	[5] 600	[6]1000	[7]1024
[8]1200	[9]1500	[A]1536	[B]2000
[C]2048	[D]2400	[E]3600	[F]4096

[B]组

[0] 10	[1] 128	[2] 192	[3] 256
[4] 360	[5] 384	[6] 400	[7] 720
[8] 800	[9] 900	[A]1600	[B]1800
[C]2500	[D]2560	[E]3000	[F]8192

[C]组

[0] 25	[1] 100	[2] 120	[3] 200
[4] 300	[5] 400	[6] 500	[7] 600
[8] 900	[9]1200	[A]1500	[B]1536
[C]2000	[D]2048	[E]2400	[F]2500

[D]组

[0] 3	[1] 4	[2] 20	[3] 24
[4] 30	[5] 40	[6] 60	[7] 150
[8] 250	[9] 600	[A] 750	[B] 900
[C]1200	[D]2800	[E]5000	[F]6000

[E]组

[0] 5	[1] 25	[2] 36	[3] 60
[4] 100	[5] 128	[6] 192	[7] 200
[8] 600	[9] 900	[A]1200	[B]1500
[C]1800	[D]2400	[E]3000	[F]5000

[F]组

[0] 5	[1] 25	[2] 36	[3] 200
[4] 600	[5]1024	[6]1200	[7]1500
[8]2048	[9]2400	[A]2500	[B]3000
[C]4096	[D]8192	[E]12000	[F]-----

规格

项目	规格
型号	EZA-SAPL□-14 *1	EZA-SADR□-14 *1
轴径	Φ15
电源电压	DC10.8~26.4V
消耗电流	150mA 以下 (无负重时)
输出脉冲数 (分割数)	可从16种设置中切换
输出电路	推挽式的	线路驱动器 (相当于T.I.公司生产的AM26C31)
脉冲输出的最大响应频率	200kHz	300kHz
机械允许旋转速度	6000[r/min]
防护等级	IP66 ※在轴旋转时，只有轴的油封部分为IP64。
引出电缆	2m

*1 □: 脉冲输出选择代码

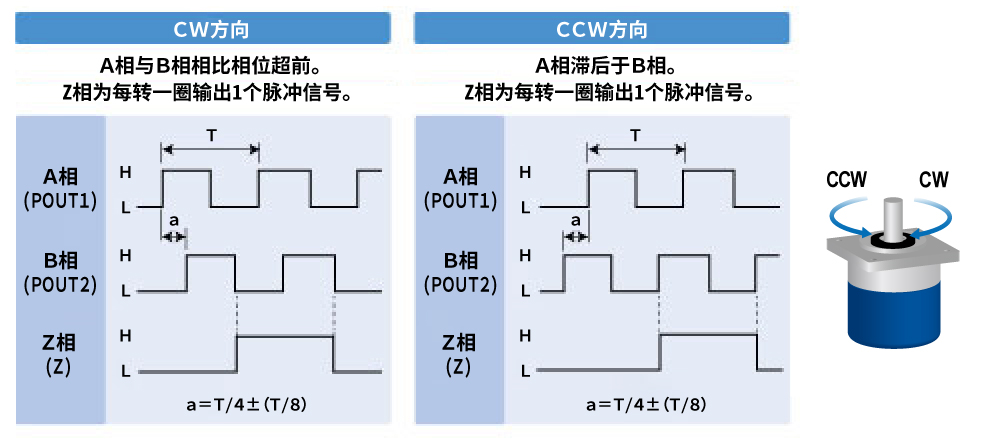

输出波形

脉冲输出

外形图

EZA-SAPL□-14
EZA-SADR□-14

推荐联轴器：Micro Coupling（大同精密工业株式会社制造）
※ 如果轴承有可能电腐蚀的话、请选择绝缘式 Mircro Coupling。

Ｌ型法兰 (安装支架可选项目)

型号 : RB-11-04
外形图

ezSCOPE® Converter　　NEW

通过上位机器对设备进行持续监控，以便进行计划性的维护保养。

ezSCOPE® Converter是一种，通过现场总线、现场网络或模拟信号，将 ezABSO® 的内部数据传输至 PLC 等上位机器的设备。通过在 PLC 等上位机器上实时监控 ezABSO® 的内部数据，可以用于设备的趋势管理。

连接数量：ezABSO®最大可以8台／1unit
网络　　：CC-Link，EtherNet/IP

ezSCOPE® Converter、CC-Link对应、型号：EZSCP-CNVCCL-01、EtherNet/IP对应，型号：EZSCP-CNVEIP-01

规格

项目		规格
型号		EZSCP-CNVCCL-01 (CC-Link对应） EZSCP-CNVEIP-01 (EtherNet/IP对应）
电源电压		DC24V±15% (含波纹)
耗电量		7W以下
绝缘电阻		DC电源端子整体到接地间 20MΩ以上(DC500V Mega)
耐电压		DC电源端子整体到接地间 AC500V 60Hz 1分钟
耐振动		20m/s² 10〜500Hz・5分×10周期・3方向(符合JIS C0040)
使用时周围温度		0〜+55℃ (不可冻结)
使用时周围湿度		20〜90%RH (不可凝结)
使用时周围环境		在没有腐蚀性气体，粉尘的环境下使用
接地		D种接地 (第3种接地)
外形（mm）W×H×D		39×163×93（包含突起部分）
质量		约0.3kg

项目		规格
ezABSO连接台数		最大可以8台
ezSCOPE连接台数		1台

CC-Link对应机型

项目		规格
型号		EZSCP-CNVCCL-01
通信规格		CC-Link Ver.1.10
占有基站数		2基站
基站类型		远程设备基站
link点数		远程输入（RX）：64点远程输出（RY）：64点远程寄存器（RWr）：8字节远程寄存器（RWw）：8字节
传输速度		10M／5M／2.5M／625k／156kbps

EtherNet/IP对应机型

项目		规格
型号		EZSCP-CNVEIP-01
物理层		Ethernet, 10Base-T, 100Base-TX, ISO/IEC 8802-3
通信端口数		2 (接头：RJ45)
通信速度		Auto-Negotiation（100 / 10Mbps）
通信格式		Auto-Negotiation（Full / Half-Duplex）
通信设定格式		根据Auto-Negotiation自动设置
通信周期时间 (RPI)		10～3200ms（Default：20ms）
EtherNet/IP CIP协议		CIP Conformance Test CT-18, Device Level Ring（DLR）
推荐电缆		CAT-5e STP直连电缆
电缆长		节点间距：最大100ｍ
IP地址设定		设置开关(C类) 自动从BOOTP或DHCP服务器接收(A，B，C类) Web服务器(A，B，C类)

ezSCOPE®

ezSCOPE是ezABSO的可视化工具。

通过将ezABSO连接到ezSCOPE上，能够将传感器内部数据输入到PC上。
获取的数据可以在PC显示器上实现图表显示(绝对值位置，速度，振动)。另外，还具有数据保存功能。

※ 使用可选的红外线发送模组，可以实现通过红外线进行数据传输至ezSCOPE本体。

红外传输模块(可选)，型号:EZSCP-TXMDL-01，ezSCOPE本体　型号：EZSCP-01

规格

项目		规格
型号		EZSCP-01
电源		USB供电(ezSCOPE没有电池)
表示数据	传感器内部状态	绝对值位置，旋转速度，振动速度实时数据，振动速度实效数值，温度，传感器报错等
表示数据	传感器信息等	型号、序列号等
连接PC		USB Ver1.1 (全速)
数据保存		通过画面操作将文件保存为CSV格式
外形（mm）W×H×D		69×115×20（不含凸起物）
