바움커플러® Customized type

제품개요

Customized type NSD 슬립링 바움커플러®

바움커플러는 NSD 독자적인 「은합금 접점방식」에 의해 회전체 전력 및 신호를 전송하는 슬립 링 입니다.
주문 제작품입니다.

PLC의 제어에 최적: 은합금 접점 방식을 채용하고 있기 때문에 안정적인 전송이 가능합니다.
접점 구리스를 도포함으로써 노이즈의 발생원인이 되는 마모가루가 날리기 어려운 방식이므로 PLC 등을 사용하는 제어에 적합 합니다.
모터 전원과 제어신호를 동시에 전송: 현장의 공간, 환경, 전원 사양 등에 맞춰 제작합니다.
대용량 모터의 전원과 미약한 아날로그 제어 신호의 조합도 가능합니다.
전류 100A까지 대응 가능: 1링 10A까지 지원.
여러 회로를 병렬 사용 함으로써 전류 100A에도 대응 할 수 있습니다.
내구 2000만회전을 실현: 은합금 접점 방식을 채용하고 있기 때문에 유지보수 없이 100만 회전까지 사용 할 수 있습니다.
또한 100만 회전마다 접점 구리스를 도포 하시면 2000만 회전까지 사용 할 수 있습니다.
내환경 사양에도 대응: 보호 구조는 현장의 환경에 따라 설계합니다. IP65 보호 등급까지 지원합니다.
또한 보호 커버의 재질을 스테인레스 스틸로 변경 할 수 있습니다. 방수성, 내약품성이 뛰어난 구조 입니다.

다극 타입 (3TA): 디스크 판을 여러 개 두는 것으로 100점 이상 사양에서 상대적으로 축 방향 컴팩트한 다극 타입(100회로 이상)에 대응 할 수 있습니다.

내환경 타입: 부식을 막기위해 스테인레스 스틸 커버로 내환경성을 높였습니다. IP67 등급을 실현하고 밀폐성이 우수하기 때문에 열악한 환경에서 사용 할 수 있습니다.

소개 한 타입 이외에도 다양한 종류의 제품을 맞춤형으로 제작합니다.

항목	사양			비고
메이커(상품명)	NSD (바움커플러)	타사A	타사B	-
접점재질	은합금	카본 브러시	수은	-
컴팩트성	△	×	○	카본 타입과 비교하면 스러스트 방향으로 줄일 수 있습니다.
극수	◎	△	×	수은은 8극정도가 한계이지만 바움커플러는 800극까지 가능합니다.
미소전류・전압	◎	×	◎	시리얼 통신, 열전대, 로드셀 등의 신호선도 실적이 있습니다.
대전류	△	◎	×	바움커플러는 100A의 실적이 있습니다.
고속회전	△	○	○	100rpm, 300rpm (수은은3000rpm이 가능)
유지보수	○	×	○	바움커플러는 100만 회전까지 유지보수 필요없음
커스터마이징	◎	○	×	한대라도 대응 가능

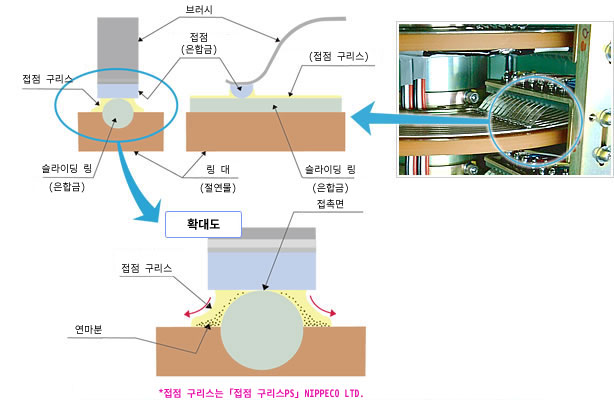

슬립링은 브러시의 접촉에서 발생하는 마모가루가 노이즈의 원인입니다.
접촉 면적이 넓을수록 면과 면사이에 마모 가루가 들어가 노이즈가 발생하기 쉬워집니다.

NSD 독자적인 「은합금 접점 방식」에서 접촉면을 특수 은 합금함으로서 마모 가루의 발생을 억제하고 있습니다.
또한 굳이 접점방식을 채용함으로써 마모 분을 밖으로 빼내는 구조로 되어 있습니다.

이 방식으로 사내 테스트로 유지 보수 없이 100만회전까지 소음을 발생시키지 않고 사용 할 수 있다는 결과가 나와 있습니다. 또한 정기적으로 점접 구리스 처리함으로써 2000만회전까지 소음을 발생시키지 않고 사용 할 수 있습니다. (접점 윤활제가 마르지 않을 것)

그림 : 은 합금 접점 방식에 의한 탈 노이즈 내구성 2000만회

각 종 밸브의 구동 전원과 구동 신호를 동시에 전송 할 수 있습니다.
다중 신호 전송에 최적입니다.

사진 : 충전기

기존의 카본 브러시 방식으로는 오일 미스트 등의 영향으로 접촉 불량이 생길 수 있습니다.
바움 커플러는 은합금 점접 방식을 채택하여 접속 불량을 방지 할 수 있습니다.

사진 : 케이블 릴

급지기에는 텐션을 컨트롤 하기 위해 서보 모터를 사용이 증가하고 있습니다.
기존에는 대전류의 모터용 전원과 피드백용 제어신호를 동시에 확실하게 전송하는 것이 어려웠습니다.
바움커플러에서는 이 용도에서도 유지 보수 없이 사용 할 수 있습니다.
