耐环境型 ABSOCODER传感器一体型液压缸 CYLNUC®
产品概要
ABSOCODER传感器一体型液压缸CYLNUC 是直线型Encoder和液压缸一体的传动装置。
作为传动装置,理所当然可以作为磁尺或者液压缸开关来使用。
耐环境型是适合在特别恶劣的环境下使用的ABSOCODER传感器。
低油圧型 SCHH / 空気圧型 SCAH
型号例

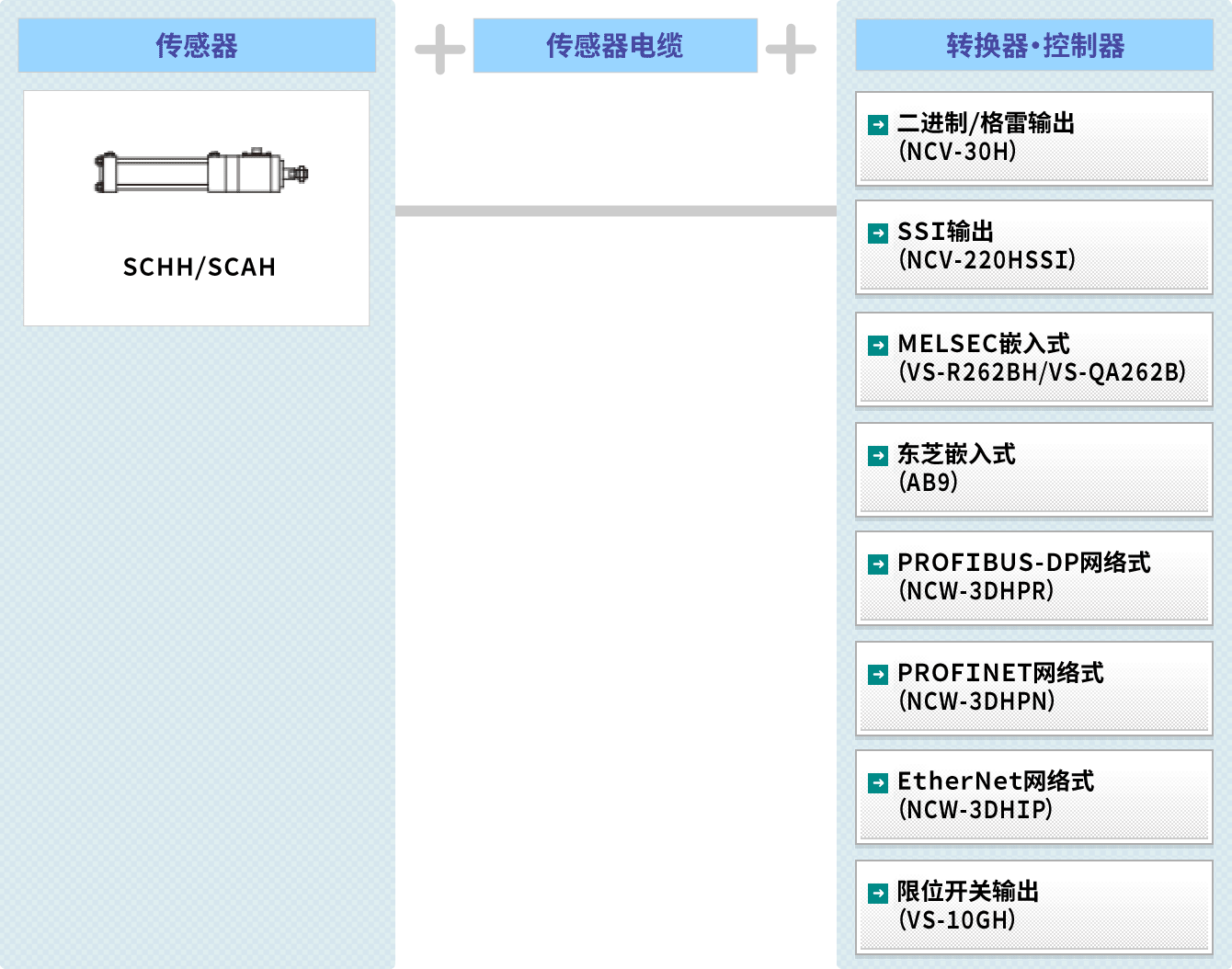

系统构成
规格
液压缸
项目 | 规格 | |||||
---|---|---|---|---|---|---|
气缸筒内径(mm) | φ40 | φ50 | φ63 | φ80 | φ100 | |
活塞杆径(mm) | φ18 | φ20 | φ20.4 | φ28 | φ36 | |
行程(mm) | 无蛇皮 | 50〜1000 | 50〜1400 | 50〜1600 | 50〜1800 | |
有蛇皮 | 50〜1400 | 50〜1500 | ||||
使用压力范围(MPa) | 0.2〜5.0 | |||||
耐压试验压力(MPa) | 7.5 | |||||
作动流体 | 一般矿物油,水二醇类工作油 | |||||
气缸速度范围(mm/s) | 3〜300 | |||||
使用周围温度(℃) | 5〜120 |
传感器
项目 | 规格 |
---|---|
绝对值检测范围(mm) | 12.8 |
分辨率(μm) | 1.5625 |
重复性(μm) | 10 mim. [无负载的情况下] |
直线性误差(mm) | 0.15 + L/1000 Max. L:行程 |
防护等级 | IP67(符合JEM 1030) |
耐振动 | 2.0×102 m/s2 {20G} 200Hz 上下4h 前后2h(JIS D1601) |
耐冲击 | 4.9×103 m/s2 {500G} 0.5ms 上下前后各3回(JIS C5026) |
从液压缸的各个使用压力获得的推力(理论值)
气缸筒内径 (mm) |
液压缸断面积 (mm2) |
活塞杆径 (mm) |
活塞杆 断面面积 (mm2) |
受压面积 (mm2) |
各个使用压力获得的推力(N) | |||||
---|---|---|---|---|---|---|---|---|---|---|
1.0MPa | 2.0MPa | 3.0MPa | 3.5MPa | 5.0MPa | ||||||
φ40 | 1256 | φ18 | 254 | 活塞盖端 | 1256 | 1256 | 2513 | 3769 | 4398 | 6283 |
活塞杆端 | 1002 | 1002 | 2004 | 3006 | 3507 | 5010 | ||||
φ50 | 1963 | φ20 | 314 | 活塞盖端 | 1963 | 1963 | 3926 | 5890 | 6872 | 9817 |
活塞杆端 | 1649 | 1649 | 3298 | 4948 | 5772 | 8246 | ||||
φ63 | 3117 | φ22.4 | 394 | 活塞盖端 | 3117 | 3117 | 6234 | 9351 | 10910 | 15586 |
活塞杆端 | 2723 | 2723 | 5446 | 8169 | 9531 | 13615 | ||||
φ80 | 5026 | φ28 | 615 | 活塞盖端 | 5026 | 5026 | 10053 | 15079 | 17592 | 25132 |
活塞杆端 | 4410 | 4410 | 8821 | 13232 | 15437 | 22053 | ||||
φ100 | 7853 | φ36 | 1017 | 活塞盖端 | 7853 | 7853 | 15707 | 23561 | 27488 | 39269 |
活塞杆端 | 6836 | 6836 | 13672 | 20508 | 23926 | 34180 |
质量
气缸筒内径 (mm) |
基本质量 (行程0 mm) (kg) |
行程 10 mm相当的质量 (kg) |
安装方式的附加质量 (kg) | |||||||
---|---|---|---|---|---|---|---|---|---|---|
OO | LB | FA | FB | CA | CB | TA | TC | |||
φ40 | 3.2 | 0.09 | 0 | 0.51 | 0.31 | 0.31 | 0.43 | 0.50 | 0.27 | 0.42 |
φ50 | 5.0 | 0.08 | 0 | 0.92 | 0.45 | 0.45 | 0.62 | 0.89 | 0.41 | 0.73 |
φ63 | 5.5 | 0.10 | 0 | 1.24 | 0.62 | 0.62 | 0.96 | 1.25 | 0.50 | 0.77 |
φ80 | 8.8 | 0.19 | 0 | 2.13 | 1.52 | 1.52 | 1.57 | 2.25 | 1.76 | 1.51 |
φ100 | 12.4 | 0.24 | 0 | 3.44 | 2.51 | 2.51 | 2.44 | 3.36 | 2.90 | 2.69 |
外形图
空气压型 CSAH
型号例
项目 | 代码 | 内容 | ||
---|---|---|---|---|
内径 | 20 | Φ20 | 单位 : mm | |
40 | Φ40 | |||
行程 | 50 ~ 500 | Φ20 | 50 ~ 500 : 50 mm 单位 600 ~ 700 : 100 mm 单位 |
单位 : mm |
50 ~ 700 | Φ40 | |||
安装支架形状 | [FA]活塞杆端法兰![]() |
|||
[LS]单端轴方向底座 ![]() |
||||
[TB]活塞盖端耳轴 ![]() |
||||
[FB]活塞盖端法兰 ![]() |
||||
[LB]轴方向底座 ![]() |
||||
最大使用压力 | 7 | 0.7 MPa (7kgf/cm2) | ||
0 | 活塞开洞 | |||
插头 | B | 附带插头 (NJW-2012-PM) | ||
R | 压接端子 (R1.25-4) | |||
电缆长 | 2.0 | 2 m | ||
可选项目 | A1 | 锁紧螺母 (附属品) | ||
A2 | 单耳环 | |||
A3 | 双耳环 (A4附属品) | |||
A4 | 耳环用栓钉 | |||
C5 | 蛇皮 |
系统构成
规格
液压缸
项目 | 规格 | ||
---|---|---|---|
气缸筒内径(mm) | φ20 | φ40 | |
活塞杆径(mm) | φ10 | φ14 | |
行程(mm) | 无蛇皮 | 50〜500 | 50〜700 |
有蛇皮 | |||
使用压力范围(MPa) | 0.1〜0.7 | ||
耐压试验压力(MPa) | 1.05 | ||
作动流体 | 压缩空气 | ||
气缸速度范围(mm/s) | 50〜500 | ||
使用周围温度(℃) | 5〜120 |
传感器
项目 | 规格 |
---|---|
绝对值检测范围(mm) | 12.8 |
分辨率(μm) | 1.5625 |
重复性(μm) | 10 mim. [无负载的情况下] |
直线性误差(mm) | 0.25 + L/2000 Max. L:行程 |
防护等级 | IP67(符合JEM 1030) |
耐振动 | 2.0×102 m/s2 {20G} 200Hz 上下4h 前后2h(JIS D1601) |
耐冲击 | 4.9×103 m/s2 {500G} 0.5ms 上下前后各3回(JIS C5026) |
从液压缸的各个使用压力获得的推力(理论值)
气缸筒内径 (mm) |
液压缸断面积 (mm2) |
活塞杆径 (mm) |
活塞杆 断面面积 (mm2) |
受压面积 (mm2) |
各个使用压力获得的推力(N) | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
0.2MPa | 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa | ||||||
φ20 | 314 | φ10 | 78 | 活塞盖端 | 314 | 62 | 94 | 125 | 157 | 188 | 219 |
活塞杆端 | 235 | 47 | 70 | 94 | 117 | 141 | 164 | ||||
φ40 | 1256 | φ14 | 153 | 活塞盖端 | 1256 | 251 | 376 | 502 | 628 | 753 | 879 |
活塞杆端 | 1102 | 220 | 330 | 441 | 551 | 661 | 771 |
质量
气缸筒内径 (mm) |
基本质量 (行程0 mm) (kg) |
行程 10 mm相当的质量 (kg) |
安装方式的附加质量 (kg) | ||||
---|---|---|---|---|---|---|---|
FA | FB | LB | LS | TB | |||
φ20 | 1.2 | 0.01 | 0.06 | 0.06 | 0.15 | 0.08 | 0.10 |
φ40 | 1.5 | 0.02 | 0.15 | 0.15 | 0.26 | 0.13 | 0.20 |
外形图
中高油压型 SCJJ
型号例
项目 | 代码 | 内容 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
作动流体 | F | 仅在需要磷酸酯作动油时写入 | ||||||||||||
气缸筒内径(mm) | 40~160 | 40 | 50 | 63 | 80 | 100 | 125 | 140 | 160 | |||||
活塞杆径(mm) | B | 22 | 28 | 36 | 45 | 56 | 70 | 80 | 90 | |||||
行程(mm) | 有蛇皮:50~300 无蛇皮:50~400 |
气缸筒内径:40 | 50~500:50单位 600~1000:100单位 1200~1600:200单位 |
|||||||||||
50~1200 | 气缸筒内径:50 | |||||||||||||
50~1600 | 气缸筒内径:63, 80, 100,125,140,160 | |||||||||||||
安装支架形状 | [LA] | 脚/侧耳片![]() |
||||||||||||
[LB] | 轴方向底座![]() |
|||||||||||||
[FD] | 活塞盖端法兰![]() |
|||||||||||||
[FY] | 活塞杆端法兰![]() |
|||||||||||||
[CA] | 单耳环![]() |
|||||||||||||
[CB] | 双耳环![]() |
|||||||||||||
[TA] | 杆端端部的耳轴![]() |
|||||||||||||
[TC] | 中间固定耳轴![]() |
|||||||||||||
最大使用压力 | 70 | 7 MPa(70kgf/cm2) | ||||||||||||
140 | 14 MPa(140kgf/cm2) | |||||||||||||
缓冲型号 | B | 气缸两端 | ||||||||||||
R | 活塞杆端 | |||||||||||||
H | 活塞盖端 | |||||||||||||
N | 无 | |||||||||||||

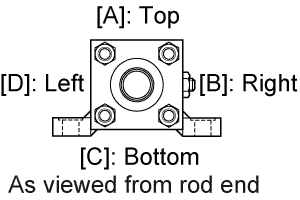

缓冲调整阀位置 *1 | A | ![]() |
||||||||||||
B | ||||||||||||||
C | ||||||||||||||
D | ||||||||||||||
N | 无 | |||||||||||||
可选项目 | E | 杆尖端长螺纹形状 | ||||||||||||
F | 蛇皮,尼龙防水帆布,最大80℃ | |||||||||||||
G | 蛇皮,氯丁橡胶,最大130℃ | |||||||||||||
H | 蛇皮,有机硅玻璃,最大250℃ | |||||||||||||
(E) K *2 | 锁紧螺母 | |||||||||||||
L | 单耳环 | |||||||||||||
M | 双耳环 | |||||||||||||
插头 | D | 带连接器(NJW-2012-RM)+无电缆 | ||||||||||||
B | 带连接器(NJW-2012-PM)+机器人电缆 | |||||||||||||
Z | 无连接器+机器人电缆 | |||||||||||||
BH | 带连接器(NJW-2012-PM)+耐热电缆 | |||||||||||||
ZH | 无连接器+耐热电缆 | |||||||||||||
电缆长 | 2 | 2m | ||||||||||||
5 | 5m | |||||||||||||
10 | 10m | |||||||||||||
端口位置 *1 排气位置 电缆安装位置 *3 排水端口位置 *3 |
A | ![]() |
||||||||||||
B | ||||||||||||||
C | ||||||||||||||
D |
*1:端口和缓冲调节阀不能安装在相同的位置。
*2:若要在杆尖安装锁紧螺母(K),请指定杆尖长螺纹形(E)。
*3:电缆和排水口不能朝向安装在同一位置。
系统构成
规格
液压缸
项目 | 规格 | ||||||||
---|---|---|---|---|---|---|---|---|---|
气缸筒内径(mm) | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ140 | φ160 | |
活塞杆径(mm) | φ22 | φ28 | φ36 | φ45 | φ56 | φ70 | φ80 | φ90 | |
最大行程(mm) | 无蛇皮 | 400 | 1200 | 1600 | |||||
有蛇皮 | 300 | ||||||||
最高使用压力(MPa) | 14 | ||||||||
耐压试验压力(MPa) | 21 | ||||||||
作动流体 | 一般矿物油、水二醇类工作油、脂肪酸酯、 磷酸酯,W/O乳液 |
||||||||
气缸速度范围(mm/s) | 10〜400 | 10〜300 | 10〜200 | ||||||
使用周围温度(℃) | 5〜80 |
传感器
项目 | 规格 |
---|---|
绝对值检测范围(mm) | 12.8 |
分辨率(μm) | 1.5625 |
重复性(μm) | 10 mim. [无负载的情况下] |
直线性误差(mm) | 0.15 + L/5000 Max. L:行程 |
温漂 | t {0.0016 + ( L × 1.17 × 10-5) } t:温度变化(℃) L:行程 |
防护等级 | IP67(符合JEM 1030) |
耐振动 | 2.0×102 m/s2 {20G} 200Hz 上下4h 前后2h(JIS D1601) |
耐冲击 | 4.9×103 m/s2 {500G} 0.5ms 上下前后各3回(JIS C5026) |
从液压缸的各个使用压力获得的推力(理论值)
气缸筒内径 (mm) |
液压缸断面积 (mm2) |
活塞杆径 (mm) |
活塞杆 断面面积 (mm2) |
受压面积 (mm2) |
各个使用压力获得的推力(kN) | ||
---|---|---|---|---|---|---|---|
7MPa | 14MPa | ||||||
φ40 | 1256 | φ22 | 380 | 活塞盖端 | 1256 | 8.79 | 17.59 |
活塞杆端 | 876 | 6.13 | 12.27 | ||||
φ50 | 1963 | φ28 | 615 | 活塞盖端 | 1963 | 13.74 | 27.48 | 活塞杆端 | 1347 | 9.43 | 18.86 |
φ63 | 3117 | φ36 | 1017 | 活塞盖端 | 3117 | 21.82 | 43.64 |
活塞杆端 | 2099 | 14.69 | 29.39 | ||||
φ80 | 5026 | φ45 | 1590 | 活塞盖端 | 5026 | 35.18 | 70.37 |
活塞杆端 | 3436 | 24.05 | 48.10 | ||||
φ100 | 7853 | φ56 | 2463 | 活塞盖端 | 7853 | 54.97 | 109.95 |
活塞杆端 | 5390 | 37.73 | 75.47 | ||||
φ125 | 12271 | φ70 | 3848 | 活塞盖端 | 12271 | 85.90 | 171.80 |
活塞杆端 | 8423 | 58.96 | 117.92 | ||||
φ140 | 15393 | φ80 | 5026 | 活塞盖端 | 15393 | 107.75 | 215.51 |
活塞杆端 | 10367 | 72.57 | 145.14 | ||||
φ160 | 20106 | φ90 | 6361 | 活塞盖端 | 20106 | 140.74 | 281.48 |
活塞杆端 | 13744 | 96.21 | 192.42 |
质量
气缸筒内径 (mm) |
活塞杆径 (mm) |
行程 100 mm相当的质量 (kg) |
安装方式的附加质量 (kg) | |||||||
---|---|---|---|---|---|---|---|---|---|---|
LA | LB | FY | FD | CA | CB | TA | TC | |||
φ40 | 22 | 0.9 | 7.8 | 7.9 | 7.81 | 8.4 | 8.03 | 8.1 | 7.5 | 8.0 |
φ50 | 28 | 1.3 | 13.1 | 13.1 | 13.3 | 14.3 | 13.3 | 13.5 | 12.4 | 13.3 |
φ63 | 36 | 1.9 | 18.5 | 19.2 | 18.9 | 20.6 | 19.8 | 20.5 | 18.0 | 19.4 |
φ80 | 45 | 2.9 | 26.8 | 28.1 | 28.0 | 30.6 | 28.8 | 29.7 | 26.4 | 28.2 |
φ100 | 56 | 4.4 | 44.4 | 46.5 | 46.6 | 50.7 | 48.8 | 50.3 | 44.0 | 47.9 |
φ125 | 70 | 7.8 | 76.1 | 83.1 | 79.7 | 86.6 | 84.0 | 87.0 | 74.6 | 81.1 |
φ140 | 80 | 10.4 | 99.1 | 109.1 | 104.0 | 122.6 | 111.2 | 117.3 | 98.0 | 106.8 |
φ160 | 90 | 12.5 | 136.9 | 149.5 | 143.3 | 158.5 | 155.2 | 164.1 | 135.0 | 149.0 |
外形图
中高油压 MILL型 SCM / SDM
中高油压 JIS型 SCJ / SDJ
型号例
系统构成
规格
液压缸
项目 | 规格 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
气缸筒内径(mm) | φ40 | φ50 | φ63 | φ80 | φ100 | φ125 | φ140 | φ160 | φ180 | φ200 | φ220 | φ250 | φ320 |
活塞杆径(mm) | φ22.4 φ28 |
φ22.4 φ28 φ36 |
φ28 φ36 φ45 |
φ36 φ45 φ56 |
φ45 φ56 φ70 |
φ56 φ70 φ90 |
φ63 φ80 φ100 |
φ70 φ90 φ110 |
φ80 φ100 φ125 |
φ90 φ110 φ140 |
φ100 φ125 φ160 |
φ110 φ140 φ180 |
φ160 φ180 |
最大行程(mm) | 1200 | 1600 | 2000 | ||||||||||
最高使用压力(MPa) | SCM:25 SCJ:21 | ||||||||||||
耐压试验压力(MPa) | SCM:37.5 SCJ:31.5 | ||||||||||||
作动流体 | 一般矿物油、水二醇类工作油、脂肪酸酯、磷酸酯,W/O乳液 | ||||||||||||
气缸速度范围(mm/s) | 5〜500 | ||||||||||||
使用周围温度(℃) | 5〜120 |
传感器
项目 | 规格 |
---|---|
绝对值检测范围(mm) | 12.8 |
分辨率(μm) | 1.5625 |
重复性(μm) | 10 mim. [无负载的情况下] |
直线性误差(mm) | 0.15 + L/5000 Max. L:行程 |
防护等级 | IP67(符合JEM 1030) |
耐振动 | 2.0×102 m/s2 {20G} 200Hz 上下4h 前后2h(JIS D1601) |
耐冲击 | 4.9×103 m/s2 {500G} 0.5ms 上下前后各3回(JIS C5026) |
从液压缸的各个使用压力获得的推力(理论值)
气缸筒内径 (mm) |
液压缸断面积 (mm2) |
活塞杆径 (mm) |
活塞杆 断面面积 (mm2) |
受压面积 (mm2) |
各个使用压力获得的推力(kN) | ||||
---|---|---|---|---|---|---|---|---|---|
7MPa | 14MPa | 21MPa | 25MPa | ||||||
φ40 | 1256 | φ22.4 (B) φ28 (A) |
394 615 |
活塞盖端 | 1256 | 8.79 | 17.59 | 26.38 | 31.41 |
活塞杆端 | 862 640 |
6.03 4.48 |
12.07 8.97 |
18.11 13.45 |
21.56 16.02 |
||||
φ50 | 1963 | φ22.4 (C) φ28 (B) φ36 (A) |
394 615 1017 |
活塞盖端 | 1963 | 13.74 | 27.48 | 41.23 | 49.08 | 活塞杆端 | 1569 1347 945 |
10.98 9.43 6.61 |
21.97 18.86 13.23 |
32.95 28.30 19.95 |
39.23 33.69 23.64 |
φ63 | 3117 | φ28 (C) φ36 (B) φ45 (A) |
615 1017 1590 |
活塞盖端 | 3117 | 21.82 | 43.64 | 65.46 | 77.93 |
活塞杆端 | 2501 2099 1526 |
17.51 14.69 10.68 |
35.02 29.39 21.37 |
52.53 44.08 32.06 |
62.53 52.48 38.17 |
||||
φ80 | 5026 | φ36 (C) φ45 (B) φ56 (A) |
1017 1590 2463 |
活塞盖端 | 5026 | 35.18 | 70.37 | 105.55 | 125.66 |
活塞杆端 | 4008 3436 2563 |
28.06 24.05 17.94 |
56.12 48.10 35.88 |
84.18 72.15 53.83 |
100.21 85.90 64.08 |
||||
φ100 | 7853 | φ45 (C) φ56 (B) φ70 (A) |
1590 2463 3848 |
活塞盖端 | 7853 | 54.97 | 109.95 | 164.93 | 196.34 |
活塞杆端 | 6263 5390 4005 |
43.84 37.73 28.03 |
87.68 75.47 56.07 |
131.53 113.21 84.11 |
156.58 134.77 100.13 |
||||
φ125 | 12271 | φ56 (C) φ70 (B) φ90 (A) |
2463 3848 6361 |
活塞盖端 | 12271 | 85.90 | 171.80 | 257.70 | 306.79 |
活塞杆端 | 9808 8423 5910 |
68.66 58.96 41.37 |
137.32 117.92 82.74 |
205.98 176.89 124.11 |
245.22 210.58 147.75 |
||||
φ140 | 15393 | φ63 (C) φ80 (B) φ100 (A) |
3117 5026 7853 |
活塞盖端 | 15393 | 107.75 | 215.51 | 323.23 | 384.84 |
活塞杆端 | 12276 10367 7539 |
85.93 72.57 52.77 |
171.87 145.14 105.55 |
257.80 217.71 158.33 |
306.91 259.18 188.49 |
||||
φ160 | 20106 | φ70 (C) φ90 (B) φ110 (A) |
3848 6361 9503 |
活塞盖端 | 20106 | 140.74 | 281.48 | 422.23 | 502.65 |
活塞杆端 | 16257 13744 10602 |
113.80 96.21 74.22 |
227.60 192.42 148.44 |
341.41 288.63 222.66 |
406.44 343.61 265.07 |
||||
φ180 | 25446 | φ80 (C) φ100 (B) φ125 (A) |
5026 7853 12271 |
活塞盖端 | 25446 | 178.12 | 356.25 | 534.38 | 636.17 |
活塞杆端 | 20420 17592 13175 |
142.94 123.15 92.22 |
285.88 246.30 184.45 |
428.82 369.45 276.67 |
510.50 439.82 329.37 |
||||
φ200 | 31415 | φ90 (C) φ100 (B) φ140 (A) |
6361 9503 15393 |
活塞盖端 | 31415 | 219.91 | 439.82 | 659.73 | 785.39 |
活塞杆端 | 25054 21912 16022 |
175.37 153.38 112.15 |
350.75 306.77 224.30 |
526.13 460.16 336.46 |
626.35 547.81 400.55 |
||||
φ220 | 38013 | φ100 (C) φ125 (B) φ160 (A) |
7853 12271 20106 |
活塞盖端 | 38013 | 266.09 | 532.18 | 798.27 | 950.33 |
活塞杆端 | 30159 25741 17907 |
211.11 180.18 125.34 |
422.23 360.37 250.69 |
633.34 540.56 376.04 |
753.98 643.53 447.67 |
||||
φ250 | 49087 | φ110 (C) φ140 (B) φ180 (A) |
9503 15393 25446 |
活塞盖端 | 49087 | 343.61 | 687.22 | 1030.83 | 1227.18 |
活塞杆端 | 39584 33693 23640 |
277.08 235.85 165.48 |
554.17 471.71 330.96 |
831.26 707.56 496.45 |
989.60 842.33 591.01 |
外形图
Inrodsensor内置式液压缸 CYLNUC MARKII MILL型 MIIM
Inrodsensor内置式液压缸 CYLNUC MARKII JIS型 MIIJ
型号例
项目 | 代码 | 内容 | |||||
---|---|---|---|---|---|---|---|
作动流体 | F | 仅在需要磷酸酯作动油时写入 | |||||
液压缸型 | J | JIS型 | |||||
M | MILL(JHOS)型 | ||||||
气缸筒内径(mm) | 63~160 | 63 | 80 | 100 | 125 | 140 | 160 *1 |
活塞杆径(mm) | A | 45 | 56 | 70 | 90 | 100 | 110 |
B | 36 | 45 | 56 | 70 | 80 | 90 | |
C | - | 36 | 45 | 56 | 63 | 70 | |
行程(mm) | 50~800 | 活塞杆径:小于50 | 50~500:50单位 600~1000:100单位 1200~1600:200单位 |
||||
50~1600 | 活塞杆径:大于50 | ||||||
安装支架形状 | [LA] | 脚/侧耳片![]() |
|||||
[FA] | 活塞杆端法兰![]() |
||||||
[TA] | 杆端端部的耳轴![]() |
||||||
[TC] | 中间固定耳轴![]() |
||||||
最大使用压力 | 70 | 7 MPa(70kgf/cm2) | |||||
140 | 14 MPa(140kgf/cm2) | ||||||
210 | 21 MPa(210kgf/cm2) | ||||||
250 | 25 MPa(250kgf/cm2) ※仅在活塞杆径为50以上时 | ||||||
缓冲型号 | B | 气缸两端 | |||||
R | 活塞杆端 | ||||||
H | 活塞盖端 | ||||||
N | 无 | ||||||
缓冲调整阀位置 *2 | A | ![]() |
|||||
B | |||||||
C | |||||||
D | |||||||
N | 无 | ||||||
可选项目 | E | 杆尖端长螺纹形状 | |||||
G | 蛇皮,氯丁橡胶,最大130℃ | ||||||
H | 蛇皮,有机硅玻璃,最大250℃ | ||||||
(E) K *3 | 锁紧螺母 | ||||||
L | 单耳环 | ||||||
M | 双耳环 | ||||||
插头 | B | NSD标准插头(NJW-2012-PM) | |||||
P | KPEV-S用大型插头(NWPC-4012-Ad12) | ||||||
R | 压接端子(R1.25-4) | ||||||
Z | 无连接器 | ||||||
电缆长 | 5 | 5m | |||||
10 | 10m | ||||||
20 | 20m | ||||||
端口位置 *2 排气位置 电缆安装位置 |
A | ![]() |
|||||
B | |||||||
C | |||||||
D |
*1:只限MIIM
*2:端口和缓冲调节阀不能安装在相同的位置。
*3:若要在杆尖安装锁紧螺母(K),请指定杆尖长螺纹形(E)。
系统构成
规格
液压缸
项目 | 规格 | |
---|---|---|
气缸筒内径(mm) | φ50以上 | φ80以上 |
活塞杆径(mm) | φ36以上 | φ50以上 |
最大行程(mm) | 800 | 1600 |
最高使用压力(MPa) | MIIJ:21 MIIM:25 | |
耐压试验压力(MPa) | 31.5 | 37.5 |
作动流体 | 一般矿物油、水二醇类工作油、脂肪酸酯、 磷酸酯,W/O乳液 |
|
气缸速度范围(mm/s) | 8〜500 | |
使用周围温度(℃) | 5〜120 |
传感器
项目 | 规格 | ||||||
---|---|---|---|---|---|---|---|
型号 | IRS-51.2P18 | IRS-51.2P30 | |||||
绝对值检测范围(mm) | 51.2 | ||||||
分辨率(μm) | 6.25 | ||||||
重复性(μm) | 10 mim. [无负载的情况下] | ||||||
直线性误差(mm) | 0.15 + L/5000 Max. L:行程 | ||||||
温漂 | 磁头 (mm/℃) | 0.003 | |||||
刻度(mm/℃) | 17.3 × 10-6 | ||||||
防护等级 | IP67(符合JEM 1030) | ||||||
行程(mm) | 512 | 800 | 768 | 896 | 1152 | 1600 | |
耐振动 | 推力(m/S2) | 2.0×102 {20G} *1 | |||||
径向(m/S2) | 2.0×102 {20G} *1 | 6.9×10 {7G} *1 | 2.0×102 {20G} *1 | 1.5×102 {15G} *1 | 9.8×10 {10G} *1 | 2.9×10 {3G} *1 | |
耐冲击 | 推力(m/S2) | 4.9×103 {500G} *2 | |||||
径向(m/S2) | 9.8×102 {100G} *2 | 4.9×102 {50G} *2 | 7.8×102 {80G} *2 | 5.9×102 {60G} *2 | 3.9×102 {40G} *2 | 2.0×102 {20G} *2 |
*1:200Hz, 4h (JIS D1601)
*2:0.5ms 3回 (JIS C5026)
从液压缸的各个使用压力获得的推力(理论值)
气缸筒内径 (mm) |
液压缸断面积 (mm2) |
活塞杆径 (mm) |
活塞杆 断面面积 (mm2) |
受压面积 (mm2) |
各个使用压力获得的推力(kN) | ||||
---|---|---|---|---|---|---|---|---|---|
7MPa | 14MPa | 21MPa | 25MPa | ||||||
φ63 | 3117 | φ36 (B) φ45 (A) |
1017 1590 |
活塞盖端 | 3117 | 21.82 | 43.64 | 64.46 | 77.93 |
活塞杆端 | 2099 1526 |
14.69 10.68 |
29.39 21.37 |
44.08 32.06 |
52.48 38.17 |
||||
φ80 | 5026 | φ36 (C) φ45 (B) φ56 (A) |
1017 1590 2463 |
活塞盖端 | 5026 | 35.18 | 70.37 | 105.55 | 125.66 |
活塞杆端 | 4008 3436 2563 |
28.06 24.05 17.94 |
56.12 48.10 35.88 |
84.18 72.15 53.83 |
100.21 85.90 64.08 |
||||
φ100 | 7853 | φ45 (C) φ56 (B) φ70 (A) |
1590 2463 3848 |
活塞盖端 | 7853 | 54.97 | 109.95 | 164.93 | 196.34 |
活塞杆端 | 6263 5390 4005 |
43.84 37.73 28.03 |
87.68 75.47 56.07 |
131.53 113.21 84.11 |
156.58 134.77 100.13 |
||||
φ125 | 12271 | φ56 (C) φ70 (B) φ90 (A) |
2463 3848 6361 |
活塞盖端 | 12271 | 85.90 | 171.80 | 257.70 | 306.79 |
活塞杆端 | 9808 8423 5910 |
68.66 58.96 41.37 |
137.32 117.92 82.74 |
205.98 176.89 124.11 |
245.22 210.58 147.75 |
||||
φ140 | 15393 | φ63 (C) φ80 (B) φ100 (A) |
3117 5026 7853 |
活塞盖端 | 15393 | 107.75 | 215.51 | 323.26 | 384.84 |
活塞杆端 | 12276 10367 7539 |
85.93 72.57 52.77 |
171.87 145.14 105.55 |
257.80 217.71 158.33 |
306.91 259.18 188.49 |
||||
φ160 | 20106 | φ70 (C) φ90 (B) φ110 (A) |
3848 6361 9503 |
活塞盖端 | 20106 | 140.74 | 281.48 | 422.23 | 502.65 |
活塞杆端 | 16257 13744 10602 |
113.80 96.21 74.22 |
227.60 192.42 148.44 |
341.41 288.63 222.66 |
406.44 343.61 265.07 |
