直线型ABSOCODER传感器 VLS®

产品概要

直线型ABSOCODER传感器 VLS®

直线型ABSOCODER传感器是检测磁杆移动量的直线型传感器的检测部。
通过和转换器或者控制器配套使用, 检测磁杆的移动量。

型号选定
系统构成
规格
外形图
应用介绍

型号选定

种类	型号一览	绝对值检测范围 (单位 : mm)	种类	最大检测行程 (单位 : mm)	代码
绝对值双磁杆	VLS-256PWB VLS-256PW58B VLS-256PW100B VLS-256PW128B VLS-256PW200B	256	PW	58, 100, 128, 200, 256	B
	VLS-512PWB VLS-512PW200B VLS-512PW220B VLS-512PW350B VLS-512PW400B	512		200, 220, 350, 400, 512	B
	VLS-1024PW VLS-1024PW600 VLS-1024PW800	1024		600, 800, 1024	-
	VLS-512PYB VLS-512PY58B VLS-512PY70B VLS-512PY110B VLS-512PY150B VLS-512PY256B VLS-512PY350B	512	PY	58, 70, 110, 150, 256, 350, 512	B
	VLS-1024PYB VLS-1024PY220B VLS-1024PY350B VLS-1024PY512B VLS-1024PY600B VLS-1024PY800B	1024		220, 350, 512, 600, 800, 1024	B
	VLS-2048PY VLS-2048PY1200 VLS-2048PY1500 VLS-2048PY1600 VLS-2048PY1800	2048		1200, 1500, 1600, 1800, 2048	-

系统构成

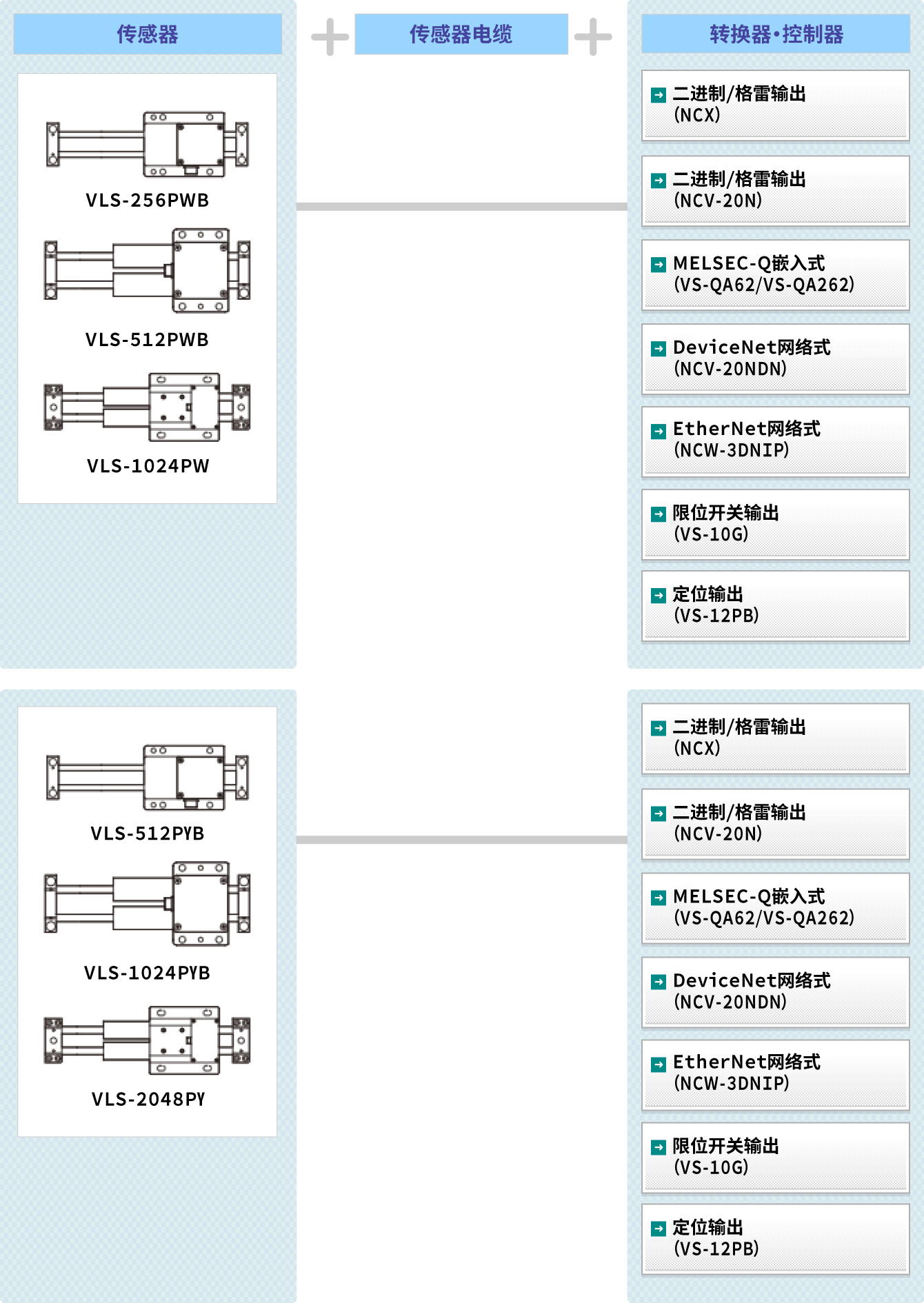

图 : VLS® 系统构成

规格

项目		规格
传感器型号		VLS- 256PWB	VLS- 512PWB	VLS- 1024PW	VLS- 512PYB	VLS- 1024PYB	VLS- 2048PY
绝对值检测范围 (mm)		256	512	1024	512	1024	2048
分辨率 (mm)		0.00391	0.00781	0.0156	0.00391	0.00781	0.0156
质量 (kg)		0.9	1.7	8	1	2.1	10.2
直线性误差 (mm)		0.05 Max.	0.1 Max.	0.4 Max.	0.1 Max.	0.2 Max.	0.5 Max.
抗滑阻力 (N {kgf})		4.9 {0.5} 以下	7.8 {0.8} 以下	19.6 {2} 以下	4.9{0.5} 以下	7.8{0.8} 以下	19.6{2} 以下
机械允许速度 (mm/s)		1000	1000	2000	250	500	1000
周围温度	使用时 (℃)	-20 ～ +60
周围温度	保存时 (℃)	-30 ～ +90
耐振动		110m/s² {11.3G} 66.7Hz 上下4h 前后左右各2h (JIS D1601)
耐冲击		2000m/s² {200G} 上下各3回(JIS C5026)			1000m/s² {100G} 上下各3回(JIS C5026)
防护等级		IP40 (JEM1030)
最大传感器电缆长h	标准电缆长 (m)	100			60
最大传感器电缆长h	机器人电缆 (m)	50			30
额定电压		AC15V

关于分辨率
传感器的分辨率是因配套使用的转换器或者控制器不同而不同。请确认使用的转换器或者控制器的规格。

外形图

绝对值双磁杆

VLS-256PWB
VLS-512PWB
VLS-1024PWB
VLS-512PYB
VLS-1024PYB
VLS-2048PY
